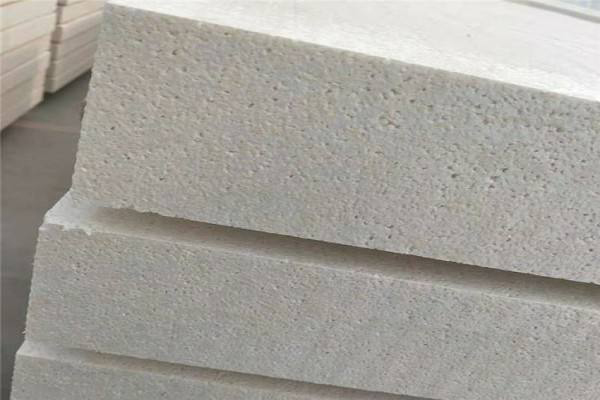

在實際的外保溫工(gōng)作(zuò)中(zhōng)，許多(duō)小(xiǎo)型合作(zuò)夥伴會遇到均勻闆、矽質(zhì)闆、改性聚苯乙烯闆(這些材料代号AEPS)、真金闆等。這些保溫材料被推廣為(wèi)A級(A2)，并與岩棉等A級材料一起享受A級保溫市場。這些材料的特點是什麽，以及如何了解它們的現象和本質(zhì)?與傳統岩棉相比，它的特點是什麽?
A級材料為(wèi)不燃材料，火災風險低，不會引起火焰蔓延。所以，在建築物(wù)内外保溫系統中(zhōng)，應盡量選用(yòng)A級保溫材料。
B2級保溫材料是一種普通的可(kě)燃材料。當點火源功率大或熱輻射強時，容易燃燒，火焰傳播速度快，火災大。現在B2級保溫材料一般不在牆上。
綜上所述：
對A級熱需求強勁。為(wèi)了通過消防設計，必須使用(yòng)A級材料。為(wèi)了區(qū)分(fēn)，企業推出了各種A級材料，改性聚苯乙烯闆就是其中(zhōng)之一。
隔熱性能(néng)是隔熱材料的關鍵指标之一。從産(chǎn)品标準可(kě)以看出，隔熱材料的導熱系數在0.040w/(m·k)以上。根據簡單分(fēn)析，改性聚苯乙烯闆的主要成分(fēn)大多(duō)是EPS聚苯乙烯顆粒。當闆材與其他(tā)物(wù)質(zhì)混合時，如矽膠水泥和阻燃材料，其導熱系數隻會增加而不會減少。如果按G型高密度a級保溫闆使用(yòng)，其導熱系數為(wèi)0.050~0.060w/(m·k)甚至更高，因此與一些制造商(shāng)聲稱的勻質(zhì)闆(矽闆)完全不同，聚苯闆具(jù)有(yǒu)低導熱性和良好的隔熱性能(néng)。如果隔熱性能(néng)良好，則低密度闆約為(wèi)0.040w/(m·k)，其燃燒性能(néng)隻能(néng)分(fēn)為(wèi)B1級。
在許多(duō)地方，改性聚苯闆的燃燒性能(néng)被判定為(wèi)B1級，其主要成分(fēn)為(wèi)EPS。
在目前的市場上，我們搜索矽保溫闆改性聚苯闆，可(kě)以看出制造商(shāng)是按照A級進行宣傳的，這是有(yǒu)限的。盡管許多(duō)負責任的大型制造商(shāng)将其命名(míng)為(wèi)AEPS，但他(tā)們仍處于B1級。
闆材的物(wù)理(lǐ)性能(néng)指标如何?
(1)抗拉強度低。如果這種闆材具(jù)有(yǒu)a級高密度型，則垂直于闆材表面的抗拉強度為(wèi)050級≥0.10Mpa，060級≥0.12MPa。事實上，技(jì )術中(zhōng)心重新(xīn)檢查了市場上的改性聚苯乙烯闆，如果強度低于0.10Mpa，就會造成損壞。
(2)尺寸穩定性差。在标準規範中(zhōng)，對D型低密度改性聚苯乙烯闆的要求≤0.8%，這一值相對較高。EPS成型聚苯乙烯闆的尺寸穩定性≤0.3%。對于G型高密度改性聚苯乙烯闆，避免談論這一指标，不提出要求。不提出要求是不可(kě)能(néng)的。當你這樣做的時候，你是被動的。制造商(shāng)聲稱的尺寸穩定性≤0.3%，很(hěn)難完全複制GB/T2906-2013的指标要求。這些改性聚苯乙烯闆将有(yǒu)機聚苯乙烯顆粒與無機材料混合。它們的性能(néng)不同，其尺寸穩定性隻會變得更差，變得更大。
1)在施工(gōng)過程中(zhōng)，吸水率高的改性聚苯乙烯闆會從粘合劑和抹灰砂漿中(zhōng)獲取水分(fēn)，導緻粘合劑抹灰砂漿的水灰比發生變化，影響其施工(gōng)質(zhì)量。由于粘合劑和抹灰砂漿在維護過程中(zhōng)需要水，吸水率高，容易使覆蓋在其上的砂漿維護不到位。表現為(wèi)粘結砂漿的粘合劑不能(néng)達到預期的粘結強度。同時，由于闆材吸水，抹灰砂漿容易開裂
2)在使用(yòng)過程中(zhōng)，一旦外牆滲水，保溫材料會吸收水分(fēn)并受到影響，重量會增加，保溫性能(néng)會，強度會降低，材料容易下降和沉積，從而産(chǎn)生脫落的風險。
(4)這種材料很(hěn)脆。由于其滲透過程或倉庫工(gōng)藝，每個EPS顆粒之間覆蓋了一層阻燃材料或矽質(zhì)無機材料，降低了EPS顆粒之間的粘結能(néng)力。改性聚苯乙烯闆通常容易産(chǎn)生粉末，顆粒很(hěn)容易脫落和其他(tā)缺陷。在拉力時，觀察闆表面的斷裂表面，通常是完整的顆粒，顆粒之間的阻燃劑是粉末渣。表面顆粒之間的附着力很(hěn)差。
簡而言之，盡管在中(zhōng)國(guó)的一些地方仍有(yǒu)市場，但選擇改性聚苯闆作(zuò)為(wèi)a級材料是不合适的。目前，半硬防水岩棉闆/皮帶是主流常用(yòng)的正宗a級材料。當然，也有(yǒu)昂貴的真空保溫闆和泡沫水泥闆，目前市場地位下降。
